浅述加药计量泵的流量调节过程的具体内容

2023-02-23 11:43:13

次

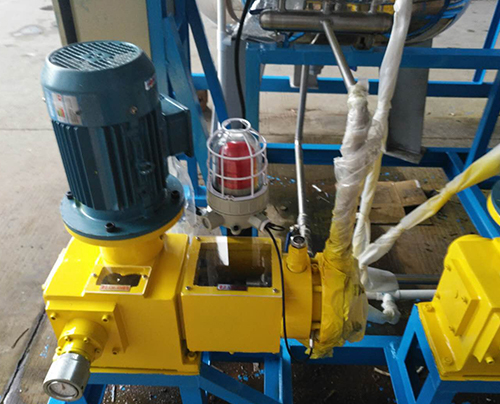

加药计量泵由电机、传动箱和缸体三部分组成：传动箱部件由蜗轮机构、行程调节机构和曲柄连杆机构组成；通过旋转调节手轮实现高调节行程，从而改变移动轴的偏心距离，以达到改变柱塞（活塞）行程的目的。

加药计量泵

气缸体由泵头、吸入阀组、排出阀组、柱塞和填料密封组成。

电机通过联轴器驱动蜗杆，通过蜗轮减速主轴和偏心齿轮，偏心齿轮驱动弓连杆滑动调节座往复运动。当柱塞向后移动到死点时，泵腔内逐渐形成真空，吸入阀打开吸入液体；当柱塞向前移动到死点时，吸入阀关闭，排出阀打开，当柱塞进一步移动时，液体排出。泵的往复循环形成连续和定量的液体排放。

加药计量泵的流量调节过程分析：

1、调整加药计量泵柱塞行程

柱塞冲程越大，计量泵的流量越大（在一定速度下）。行程可以通过手动调节仪表来控制，也可以通过行程控制器自动调节。目前，手动调节的使用频率更高。

2、调整电机转速

当柱塞行程确定时，可以通过调节电机速度来调节流量，并且可以通过匹配变频电机或通过外部信号（例如4-20ma信号）来控制电机速度。具体应根据现场条件确定。

加药计量泵包括柱塞计量泵、隔膜计量泵和电磁计量泵。电磁计量泵的结构相对较小，流动压力较低。流量调节原理与上述基本相同。

以上就是计量泵厂家对这个问题的解答，如果您还有其他疑问和需求，欢迎联系我们。
